NARUČITELJ: Končar - Energetski transformatori d.o.o
VRSTA DOKUMENTACIJE: Idejno rješenje, glavni i izvedbeni projekt
OPIS:
HALA ZA ISPITIVANJE
ENERGETSKI KABELSKI TUNEL
VRSTA DOKUMENTACIJE: Idejno rješenje, glavni i izvedbeni projekt
OPIS:
Projekt izgradnje hale za ispitivanje transformatora za društvo Končar - Energetski transformatori d.o.o. u Zagrebu predstavlja značajan korak u modernizaciji i proširenju proizvodnih kapaciteta. Novi kompleks, s ukupnom površinom od 1353 m², namijenjen je za napredna ispitivanja i mjerenja velikih energetskih transformatora, prigušnica i sl., a kojeg čine hala i administrativni dio s prizemljem i dvije etaže.
Ovaj kompleks pruža suvremene uvjete za rad, uključujući uredske prostore, upravljačke prostore ispitnih kabina i sanitarne prostorije. Posebna pažnja posvećena je specijalnom sustavu uzemljenja i dogradnji visokonaponskog 123 kV rasklopnog postrojenja, čime se osigurava najviši standard sigurnosti i funkcionalnosti. Sustav uzemljenja i zaštita od elektromagnetskih smetnji, ostvarena Faraday-jevim kavezom, jamče optimalne uvjete za precizna ispitivanja i mjerenja prema najvišim standardima.
Ovaj projekt predstavlja vrijedno iskustvo, kako u pogledu njegove specifičnosti i kompleksnosti, tako i u pogledu korištene tehnologije u izradi projektne dokumentacije. Primjena BIM (Building Information Modeling) tehnologije na ovom projektu odigrala je ključnu ulogu u svim fazama razvoja, od idejnog rješenja do izvedbenog projekta. Projektiranje je obuhvatilo arhitektonsko oblikovanje, projektiranje čeličnih i betonskih konstrukcija, vodovoda i odvodnje, grijanja, hlađenja i ventilacije, razvod ulja, prometnu infrastrukturu, kao i uzemljenje, gromobransku zaštitu, niskonaponski razvod, električne instalacije i rasvjetu, vatrodojavu te srednjenaponska i visokonaponska postrojenja i opremu.
Projekt je primjer kako BIM tehnologija može značajno poboljšati efikasnost i kvalitetu u građevinskoj industriji, donoseći inovativna rješenja i osiguravajući uspješnu realizaciju složenih projekata poput hale za ispitivanje transformatora.
U nastavku se nalazi galerija rendera s nekim od dijelova projekta:
Ovaj kompleks pruža suvremene uvjete za rad, uključujući uredske prostore, upravljačke prostore ispitnih kabina i sanitarne prostorije. Posebna pažnja posvećena je specijalnom sustavu uzemljenja i dogradnji visokonaponskog 123 kV rasklopnog postrojenja, čime se osigurava najviši standard sigurnosti i funkcionalnosti. Sustav uzemljenja i zaštita od elektromagnetskih smetnji, ostvarena Faraday-jevim kavezom, jamče optimalne uvjete za precizna ispitivanja i mjerenja prema najvišim standardima.
Ovaj projekt predstavlja vrijedno iskustvo, kako u pogledu njegove specifičnosti i kompleksnosti, tako i u pogledu korištene tehnologije u izradi projektne dokumentacije. Primjena BIM (Building Information Modeling) tehnologije na ovom projektu odigrala je ključnu ulogu u svim fazama razvoja, od idejnog rješenja do izvedbenog projekta. Projektiranje je obuhvatilo arhitektonsko oblikovanje, projektiranje čeličnih i betonskih konstrukcija, vodovoda i odvodnje, grijanja, hlađenja i ventilacije, razvod ulja, prometnu infrastrukturu, kao i uzemljenje, gromobransku zaštitu, niskonaponski razvod, električne instalacije i rasvjetu, vatrodojavu te srednjenaponska i visokonaponska postrojenja i opremu.
Projekt je primjer kako BIM tehnologija može značajno poboljšati efikasnost i kvalitetu u građevinskoj industriji, donoseći inovativna rješenja i osiguravajući uspješnu realizaciju složenih projekata poput hale za ispitivanje transformatora.
U nastavku se nalazi galerija rendera s nekim od dijelova projekta:

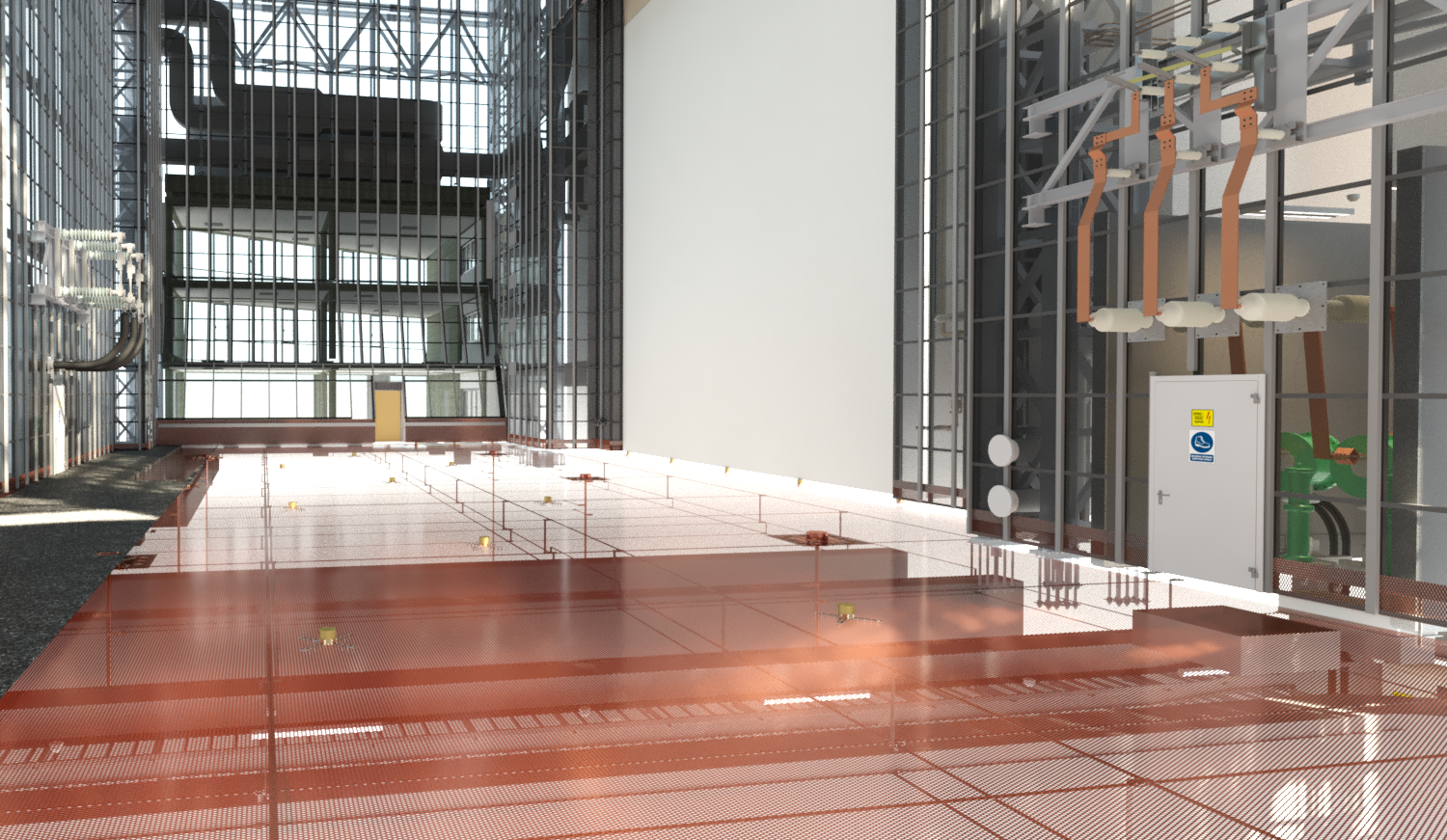

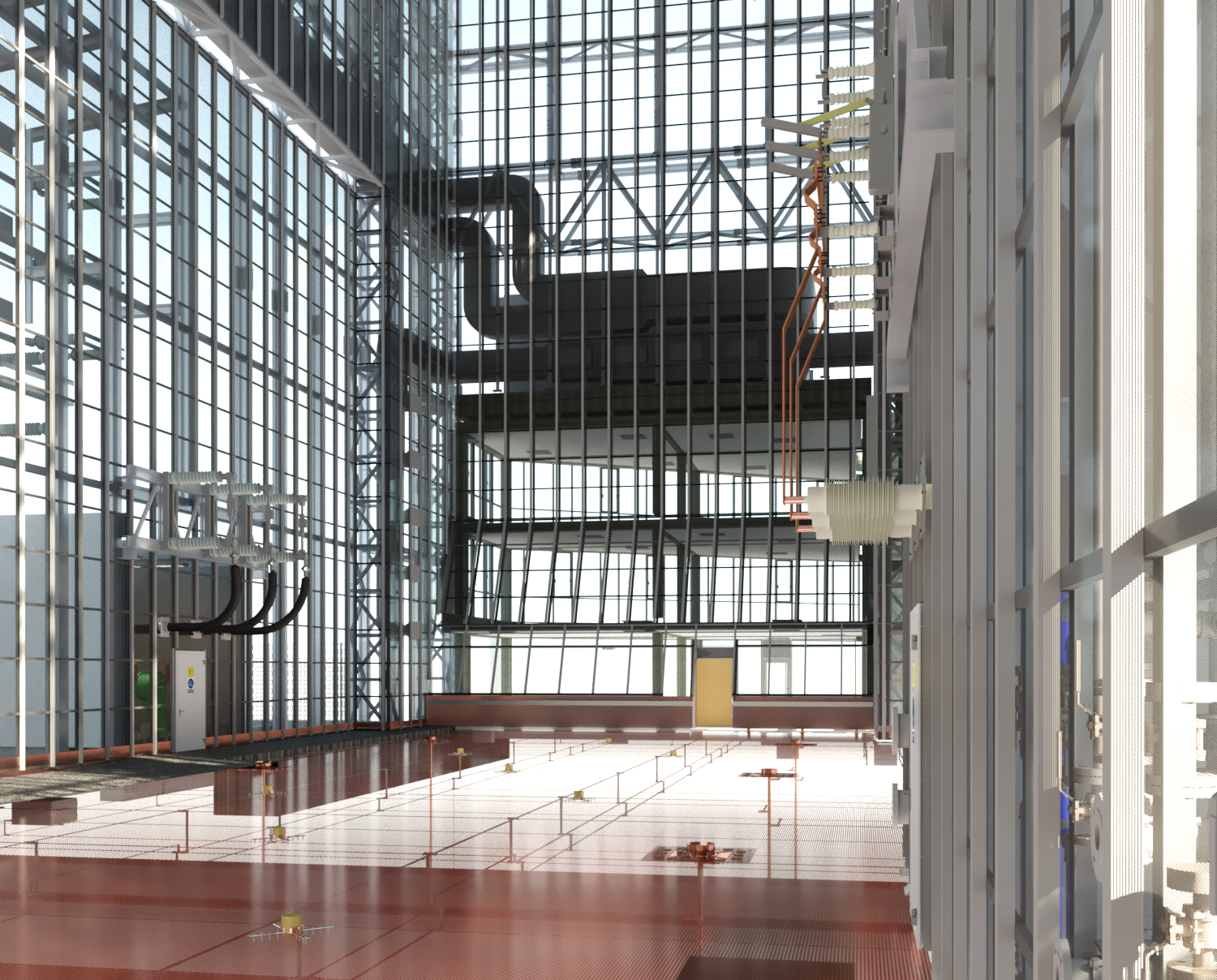

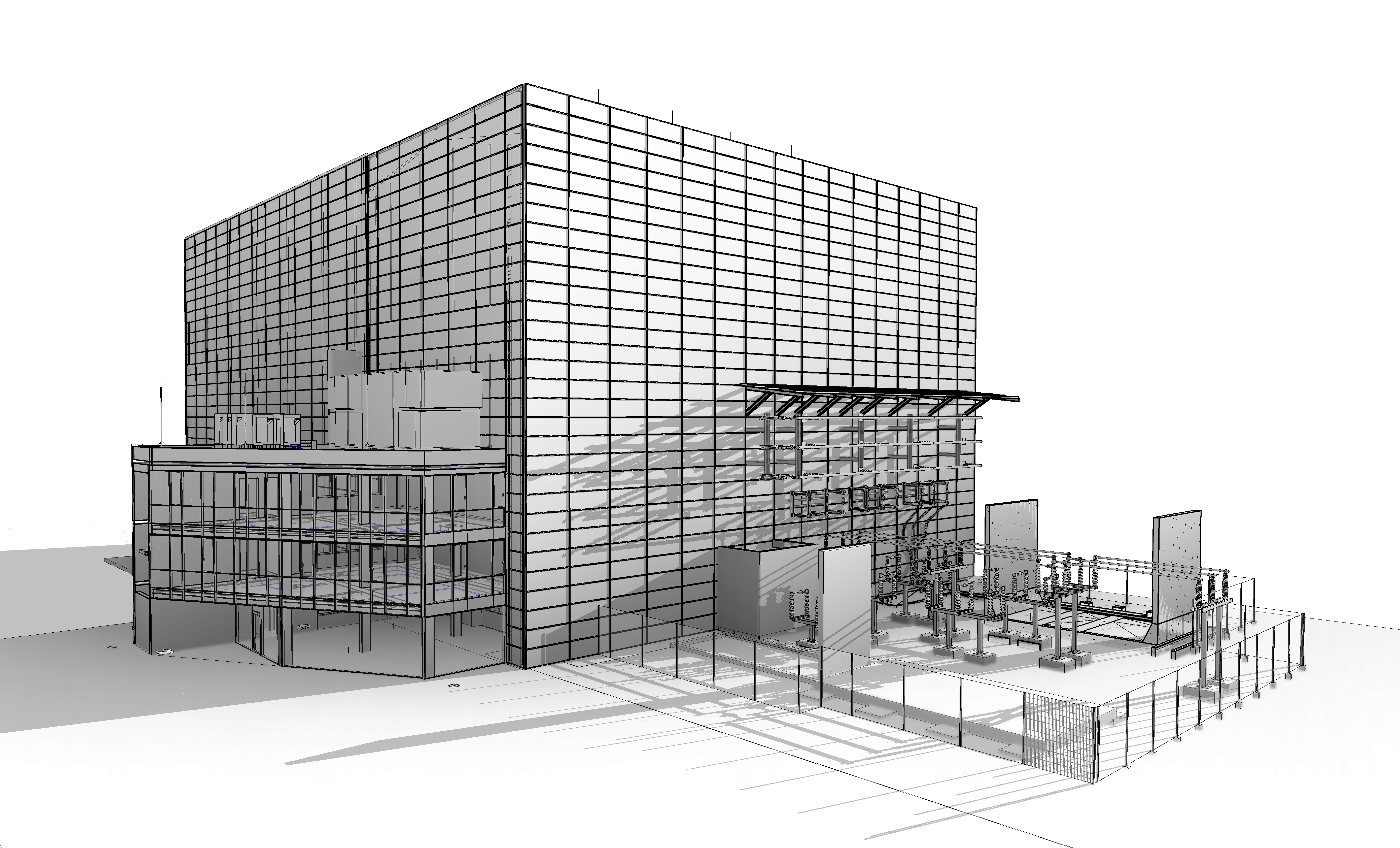

HALA ZA ISPITIVANJE

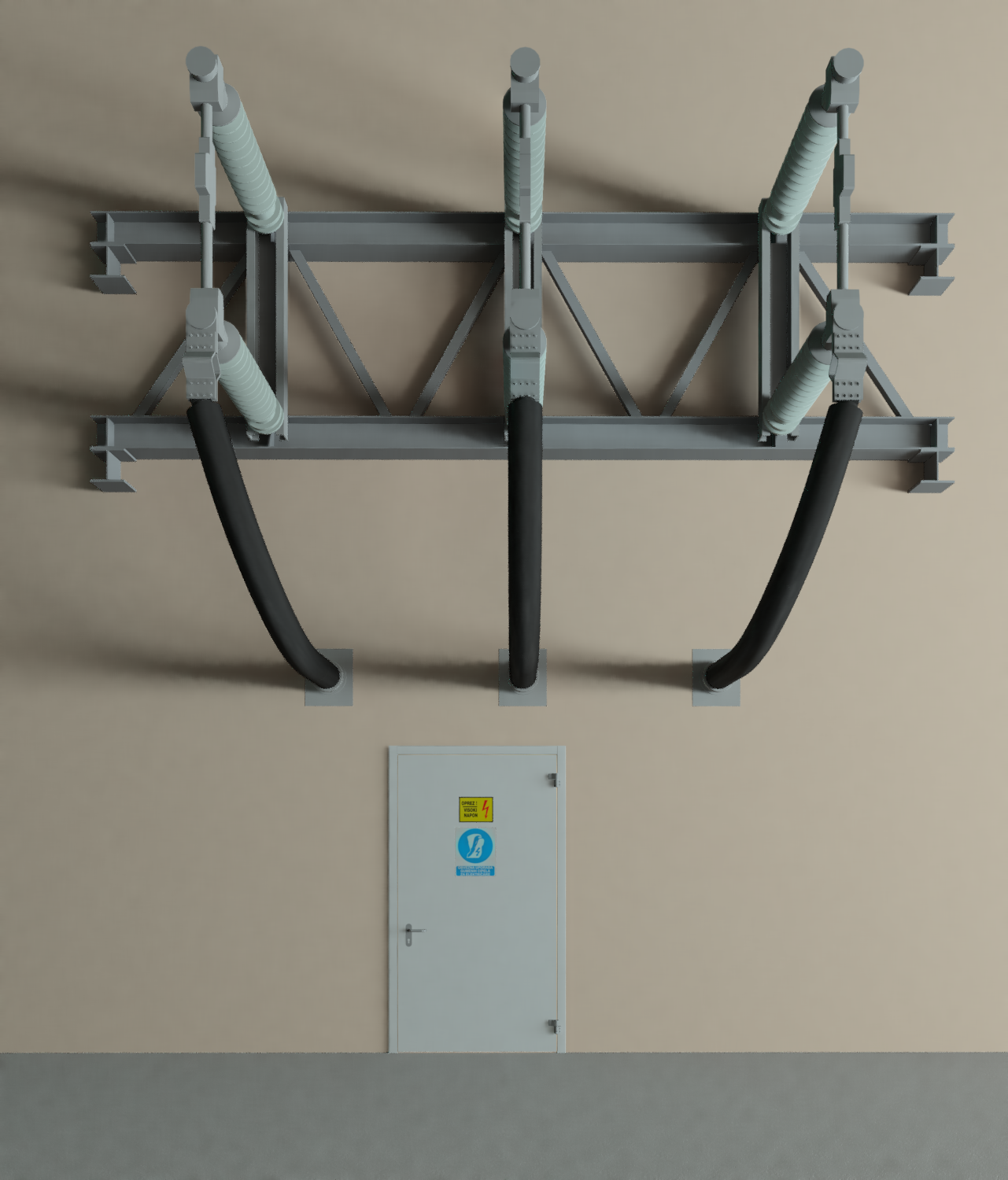

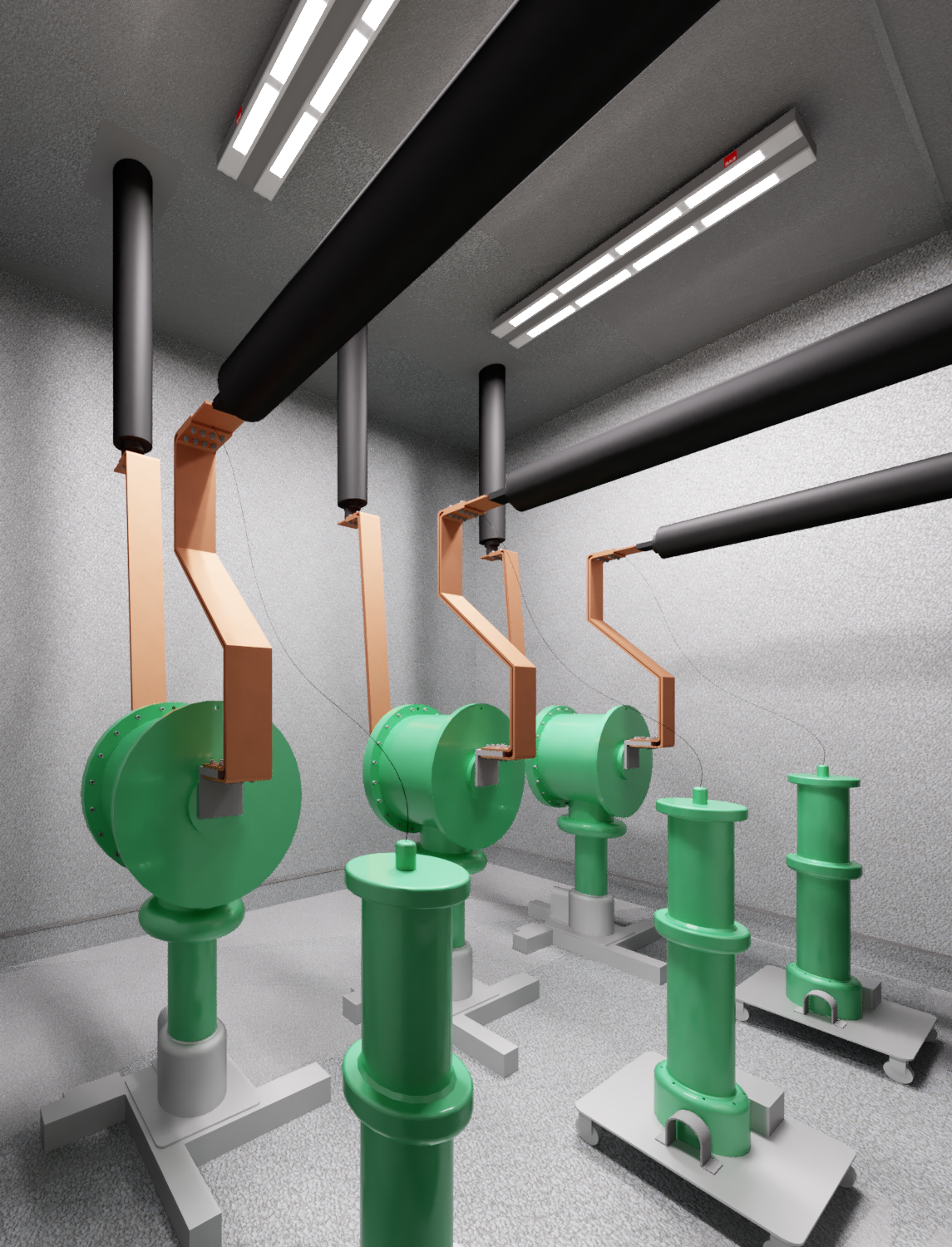

VANJSKO VISOKONAPONSKO RASKLOPNO POSTROJENJE - 123 kV ISPITNO MJERNO MJESTO EM3 - 123 kV

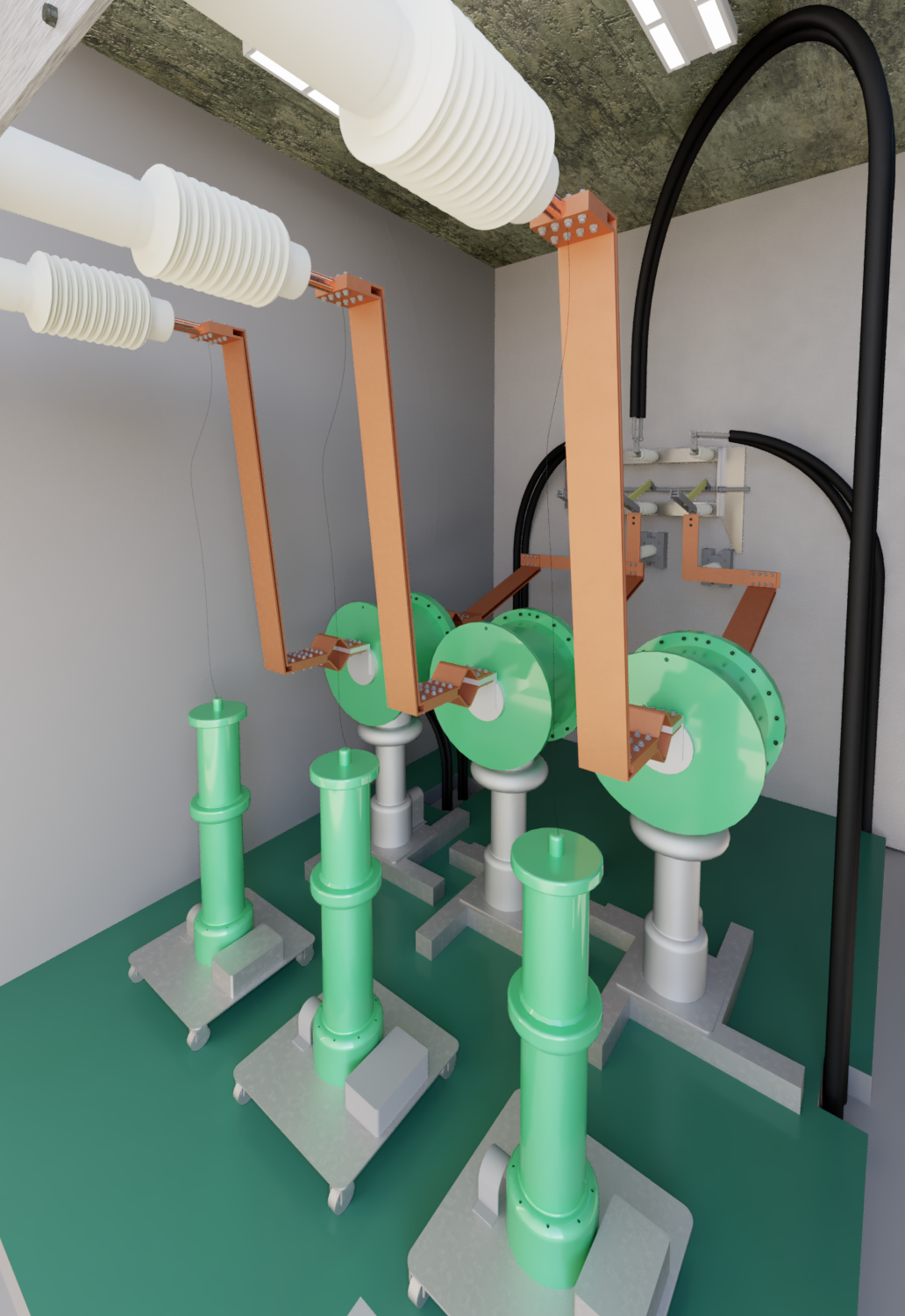

ISPITNO MJERNO MJESTO JM4 - 35 kV

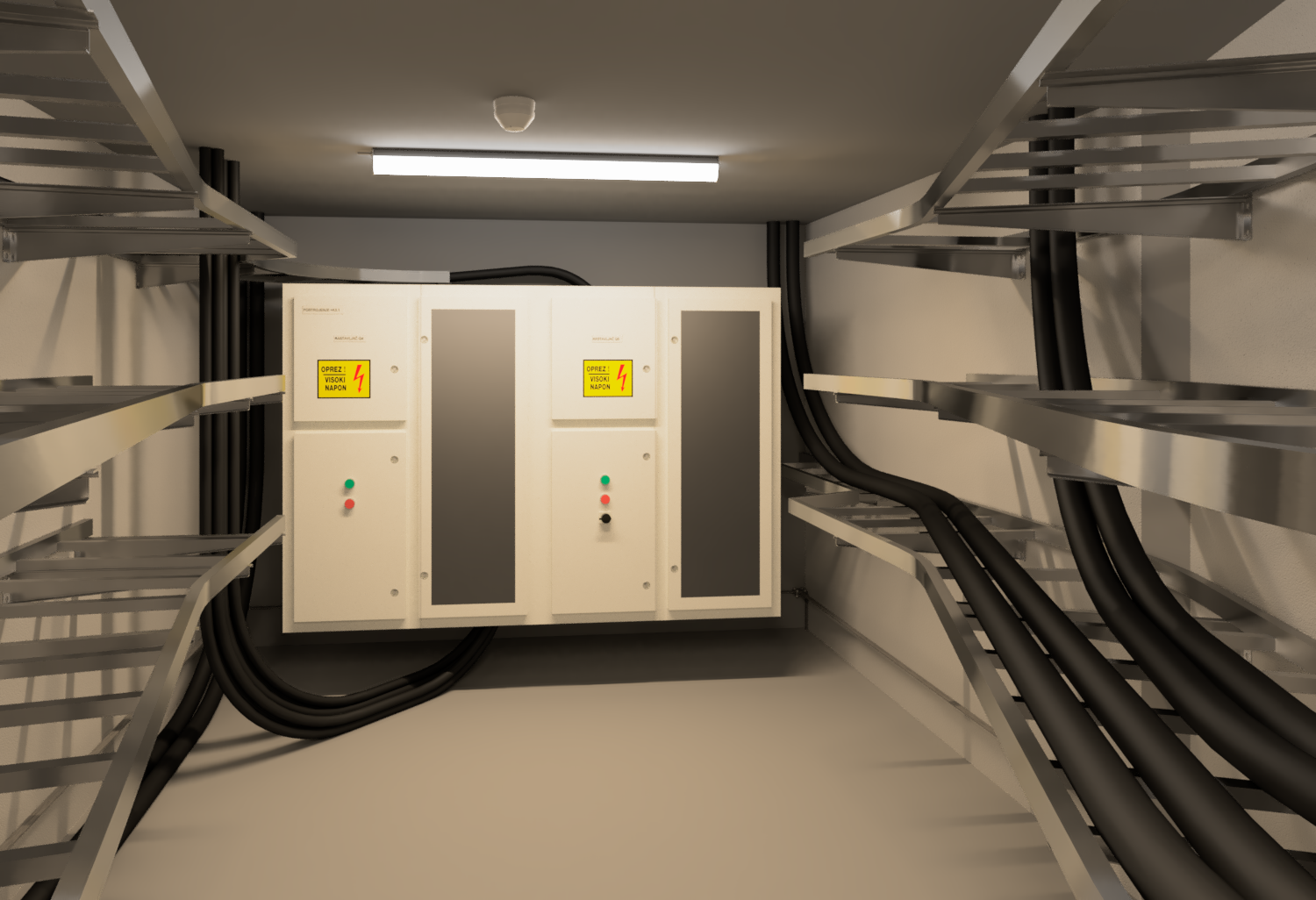

ENERGETSKI KABELSKI TUNEL
